Téléphone Ex : certification ATEX et sécurité en zone explosive

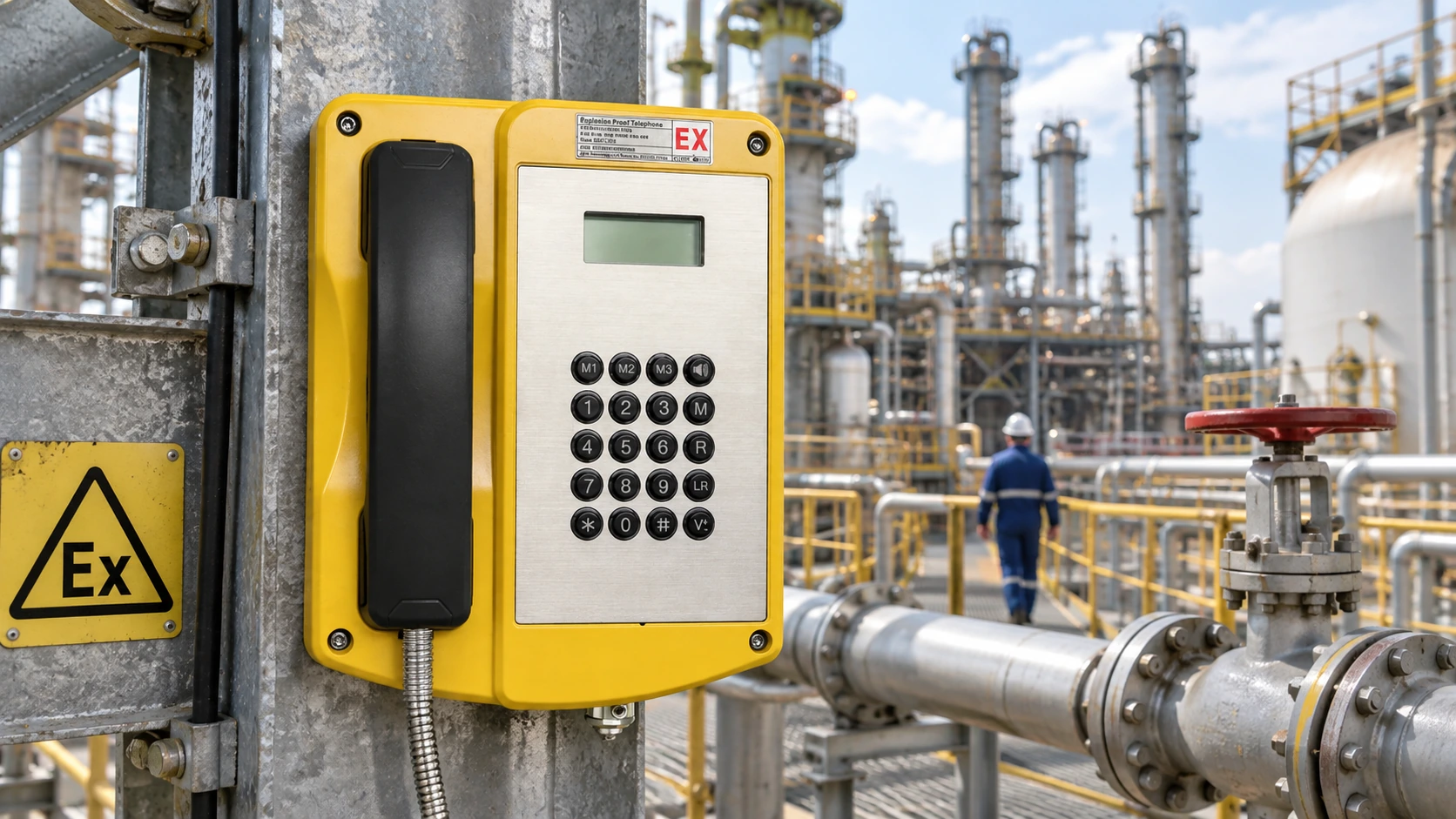

Qu'est-ce qu'un téléphone Ex et pourquoi est-il indispensable en zone explosive ?

Un téléphone Ex est un équipement de communication certifié pour être utilisé en toute sécurité dans des atmosphères explosives, là où la moindre étincelle peut déclencher une catastrophe. La certification "Ex" garantit que l'appareil ne constitue pas une source d'inflammation dans des environnements chargés en gaz, vapeurs ou poussières inflammables.

Dans les raffineries, les plateformes offshore, les silos céréaliers ou encore les usines chimiques, la communication reste une nécessité absolue. Mais un téléphone standard y est tout simplement interdit. Le téléphone Ex répond à cette contrainte en combinant robustesse mécanique, étanchéité avancée et conception électrique sécurisée selon des normes strictement encadrées par la directive européenne ATEX et les standards IECEx.

Dans cet article, vous allez comprendre ce que recouvre réellement la certification Ex, comment distinguer les différents niveaux de protection, quelles erreurs conduisent à des non-conformités coûteuses, et comment choisir le bon équipement selon votre zone de risque.

La certification Ex : ce que signifient vraiment les marquages

Le marquage Ex est un système de codification normalisé qui indique le type de protection appliqué à l'équipement, le groupe de gaz ou de poussières pour lequel il est conçu, et sa classe de température maximale de surface.

Ce n'est pas une simple étiquette commerciale. C'est le résultat d'un processus d'évaluation mené par un organisme notifié, qui vérifie que l'appareil respecte des exigences techniques précises définies par les normes de la série EN/IEC 60079.

Le groupe d'équipements : surface ou mines

Les équipements Ex sont répartis en deux grands groupes. Le groupe I concerne exclusivement les mines grisouteuses, c'est-à-dire les environnements souterrains où le méthane et les poussières de charbon représentent le danger principal. Le groupe II englobe tous les autres environnements industriels de surface, des raffineries aux entrepôts de produits chimiques.

Le groupe II est lui-même subdivisé en trois sous-groupes selon la nature des gaz ou vapeurs présents : IIA pour les atmosphères propane-type, IIB pour les gaz plus réactifs comme l'éthylène, et IIC pour les substances les plus explosives, notamment l'hydrogène et l'acétylène. Un téléphone Ex marqué IIC est utilisable dans toutes les sous-catégories inférieures. Pour approfondir les caractéristiques de chaque sous-groupe, consultez notre page dédiée aux informations sur les groupes de gaz et classes de température.

Les classes de température : T1 à T6

La classe de température indique la température maximale de surface que l'équipement peut atteindre en fonctionnement. Elle va de T1 à T6, soit de 450 °C pour T1 à 85 °C pour T6. Plus le chiffre est élevé, plus l'équipement est adapté aux substances à faible point d'inflammation. Un téléphone Ex installé dans un environnement où circule du disulfure de carbone, dont le point d'inflammation est très bas, devra afficher la classe T6.

Les modes de protection : Ex d, Ex ia, Ex e et les autres

Chaque mode de protection désigne une technique d'ingénierie spécifique pour empêcher l'inflammation. Les plus courants dans la téléphonie industrielle sont :

Ex d (enveloppe antidéflagrante) : la source d'ignition potentielle est enfermée dans un boîtier suffisamment résistant pour contenir une explosion interne sans qu'elle se propage à l'extérieur. C'est le mode de protection le plus répandu pour les téléphones industriels fixes.

Ex ia (sécurité intrinsèque) : le circuit électrique est conçu pour que l'énergie disponible reste toujours en dessous du seuil capable d'enflammer l'atmosphère, même en cas de deux pannes simultanées. Ce mode est prisé pour les équipements portatifs, notamment les téléphones mobiles certifiés.

Ex e (sécurité augmentée) : aucune source d'arc ou d'étincelle ne peut se produire en conditions normales, et des marges de sécurité supplémentaires sont intégrées dans la conception. Ce mode est souvent combiné avec d'autres pour les claviers ou haut-parleurs.

Pour une explication détaillée de chaque mode de protection et de ses applications, consultez notre guide sur les modes de protection ATEX.

ATEX, IECEx, UL : comprendre les différences entre systèmes de certification

La certification Ex n'est pas universelle au sens géographique du terme. Selon la région du monde où l'équipement est déployé, les référentiels réglementaires diffèrent, même si les bases techniques convergent de plus en plus.

La directive ATEX 2014/34/UE, transposée dans le droit de chaque État membre, impose que tout équipement destiné à une zone ATEX soit évalué par un organisme notifié avant mise sur le marché. Un téléphone certifié IECEx peut facilement obtenir une reconnaissance ATEX car les normes techniques sous-jacentes sont quasi identiques. À l'inverse, un appareil certifié Division 1 aux États-Unis ne peut pas être déployé tel quel en Europe sans une réévaluation formelle. Pour comprendre les différences entre ces référentiels et les normes EN 60079, consultez notre page sur les normes ATEX à retenir.

Cette distinction est souvent ignorée par les acheteurs qui opèrent sur des sites internationaux, notamment dans le secteur pétrolier offshore. Le résultat : des équipements en place mais non conformes au regard de la réglementation locale applicable.

Les zones ATEX et leur correspondance avec la téléphonie Ex

Le zonage ATEX est le préalable indispensable au choix d'un téléphone Ex adapté : il classe chaque espace selon la fréquence et la durée de présence d'une atmosphère explosive.

Pour les gaz et vapeurs, trois zones sont définies. La zone 0 correspond à une présence continue ou quasi permanente d'atmosphère explosive. La zone 1 désigne une présence occasionnelle en fonctionnement normal. La zone 2 concerne une présence rare et de courte durée, généralement liée à des incidents ou des phases de maintenance. Pour une explication complète du zonage et de ses implications, consultez notre guide sur les zones ATEX : définitions, zonage et solutions.

Pour les poussières combustibles, le schéma est identique mais renuméroté : zones 20, 21 et 22. Un silo de farine ou une installation de broyage de charbon relève typiquement de la zone 21 en périphérie des points d'alimentation.

Catégories d'équipement et correspondance de zone

Un téléphone de catégorie 2 peut être installé en zone 1 ou en zone 2 indifféremment, mais pas en zone 0. Un équipement catégorie 3 ne peut en aucun cas être déployé en zone 1. Cette hiérarchie est rigide et non négociable : tout écart engage la responsabilité pénale de l'exploitant en cas d'accident.

Les erreurs les plus fréquentes dans le choix et le déploiement d'un téléphone Ex

Le marché du téléphone Ex est semé d'équipements présentés comme "robustes" ou "industriels" sans pour autant porter les certifications requises. Deux erreurs reviennent de manière récurrente sur le terrain.

Erreur 1 : confondre IP élevé et certification Ex

Un téléphone affichant IP67 ou IP68 est imperméable à l'eau et résistant à la poussière. C'est une qualité mécanique utile, mais elle n'a strictement rien à voir avec la certification Ex. L'indice de protection IP mesure la tenue à l'infiltration de solides et de liquides. Il ne dit rien sur la capacité de l'appareil à ne pas enflammer une atmosphère gazeuse ou poussiéreuse.

Ce raccourci dangereux conduit régulièrement des responsables HSE à valider l'achat d'appareils non conformes pour des zones classées, convaincus qu'un IP68 suffit pour le "terrain". En réalité, sans le marquage Ex accompagné d'un certificat d'examen de type délivré par un organisme notifié, l'équipement est interdit en zone ATEX, quelle que soit sa robustesse. Pour bien comprendre la différence entre ces deux systèmes de classification, consultez notre page sur les indices de protection IP.

Erreur 2 : ignorer les contraintes d'installation et de câblage

La certification Ex porte sur l'équipement lui-même, mais la conformité de l'installation dans son ensemble dépend aussi du câblage, des presse-étoupes, des boîtes de jonction et de la mise à la terre. Un téléphone Ex d correctement certifié perd toute valeur de protection si son câble d'alimentation pénètre dans le boîtier via un presse-étoupe non certifié ou mal serré.

La norme EN 60079-14, qui régit l'installation des équipements électriques en atmosphères explosives, est trop souvent ignorée lors des phases de déploiement. Les installateurs non familiers avec les contraintes ATEX commettent des erreurs d'une apparente banalité, comme utiliser un câble de section insuffisante ou omettre le remplissage de conduit requis, qui invalident la conformité de l'ensemble de l'installation.

Un cas type résolu par une approche structurée

Dans un contexte de modernisation d'une installation de traitement de gaz naturel, un opérateur industriel avait déployé des téléphones de communication classifiés "industriels renforcés" dans une zone 1 IIB T4. Lors d'un audit de conformité, il a été établi que ces appareils ne portaient aucun marquage Ex valide et que leurs presse-étoupes n'étaient pas certifiés.

Après remplacement par des équipements téléphoniques antidéflagrants Ex d IIB T4 accompagnés d'accessoires d'installation certifiés et d'une documentation complète (certificats, notice ATEX, déclaration de conformité UE), le site a obtenu la conformité lors du contrôle suivant. Le délai de mise en conformité documentaire et matérielle a été ramené à moins de 6 semaines contre les 4 mois initialement estimés, grâce à une sélection d'équipements disposant déjà de la documentation technique complète. L'audit final n'a relevé aucune non-conformité résiduelle.

Critères de sélection d'un téléphone Ex : au-delà du seul marquage

Choisir un téléphone Ex ne se résume pas à vérifier la présence du marquage sur la plaque signalétique. Plusieurs paramètres techniques et opérationnels doivent être évalués conjointement pour garantir que l'équipement sera réellement adapté aux conditions d'usage.

La compatibilité avec l'infrastructure de communication existante

Les téléphones Ex fixes peuvent être analogiques (compatibles PABX classiques), VoIP (protocole SIP, intégration dans des réseaux IP industriels) ou encore fonctionner sur des réseaux DECT industriels sécurisés. Le choix du protocole conditionne la facilité d'intégration dans l'architecture de communication du site et les coûts d'installation.

Certaines certifications Ex s'appliquent uniquement à la partie terminale (le combiné), tandis que les alimentations ou les convertisseurs de protocole doivent faire l'objet d'une certification séparée si ils se trouvent dans la zone classée. Cette granularité est souvent mal appréhendée lors de la phase d'appel d'offres.

Les conditions ambiantes spécifiques au site

La plage de température ambiante d'utilisation, la présence de vibrations mécaniques intenses, l'exposition à des produits chimiques corrosifs ou aux UV sont autant de facteurs qui peuvent dégrader prématurément un téléphone Ex pourtant correctement certifié. Certains environnements offshore combinent embruns salins, vibrations de pont et rayonnement UV intense : seuls les appareils dont la fiche technique mentionne explicitement ces conditions peuvent être déployés sans risque de dégradation prématurée.

Le guide IEC 60079-0, qui fixe les exigences générales pour tous les équipements Ex, précise d'ailleurs que la plage de température ambiante doit être explicitement mentionnée dans le marquage si elle diffère de la plage standard de -20 °C à +40 °C. Un équipement utilisé hors de cette plage sans marquage spécifique n'est pas conforme, même si son certificat est par ailleurs valide.

La maintenabilité et la traçabilité documentaire

Tout équipement Ex installé en zone classée doit faire l'objet d'un registre de maintenance. Les interventions sur un téléphone Ex, même aussi simples que le remplacement d'un combiné ou d'un joint d'étanchéité, doivent être réalisées par du personnel compétent et consignées. La notion de "réparation ATEX" est encadrée par la norme EN 60079-19 qui distingue la révision, la réparation et la reconstruction, chacune avec ses propres exigences de traçabilité.

Choisir un fabricant capable de fournir une documentation technique complète, des pièces de rechange certifiées et un support technique disponible sur la durée de vie de l'installation n'est pas un critère de confort : c'est une exigence réglementaire implicite que l'exploitant ne peut ignorer sans exposer son site à des risques de non-conformité lors des inspections périodiques.

Limites, nuances et points de vigilance à ne pas négliger

La certification Ex n'est pas une garantie absolue de sécurité dans toutes les circonstances. Elle atteste que l'équipement, utilisé conformément à ses instructions, ne constitue pas une source d'inflammation dans les conditions pour lesquelles il a été conçu. Plusieurs nuances méritent d'être posées clairement.

Un téléphone Ex certifié pour le groupe IIA n'offre pas de protection suffisante dans un environnement hydrogène (groupe IIC). Utiliser un équipement sous-dimensionné par rapport au groupe de gaz présent est une faute de conformité grave, même si l'équipement est par ailleurs en parfait état de fonctionnement.

La durée de validité d'une certification Ex n'est pas illimitée. Les révisions normatives peuvent rendre obsolètes des certifications obtenues sous des versions antérieures des normes. L'exploitant a la responsabilité de s'assurer que ses équipements demeurent conformes aux versions en vigueur, notamment lors des renouvellements quinquennaux de l'évaluation des risques ATEX (le Document Relatif à la Protection contre les Explosions, ou DRPE, exigé par la directive 1999/92/CE).

Enfin, la certification Ex d'un équipement ne dispense pas l'exploitant de ses obligations en matière de formation du personnel. La directive 1999/92/CE impose que les travailleurs susceptibles d'intervenir en zone ATEX reçoivent une formation adéquate. Un téléphone Ex installé par un technicien non formé aux contraintes ATEX peut devenir non conforme dès sa première mise en service, si l'installation n'a pas respecté les exigences de la norme EN 60079-14.
