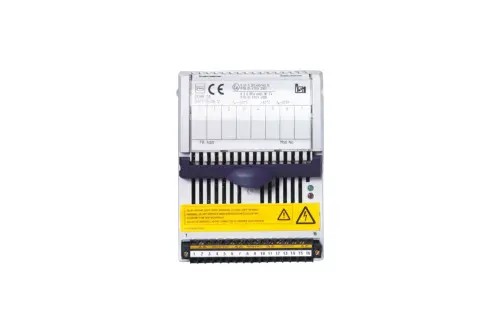

Le module est destiné aux stations de terrain I.S. 1 et ne peut être installé qu'en zone 2/
division 2 ou en zone sûre. Pour la zone 2, un boîtier avec un degré de protection d'au
moins IP54 est nécessaire. Le module est enfiché sur le BusRail du système I.S. 1.
Il est recommandé de placer le module 9477/15 à côté du CPM (9440). Pour respecter
la distance de séparation de ) 50 mm par rapport aux bornes de connexion des modules
Ex i, une cloison de séparation (162740) est nécessaire.
Des circuits électriques sans sécurité intrinsèque peuvent être raccordés au module en
respectant les valeurs maximales de courant, de tension et de puissance (voir caractéristiques techniques). Le courant de commutation des contacts doit être limité à 2 A (par ex.
fusible ou limitation de courant).
Références Fabricant : 168694
- Marque
- R. Stahl
- Référence
- STL0294
- Zone ATEX
- Zone 1/2
- Température ambiante
- -20°C à +70°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 01 ATEX2187
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0001X
