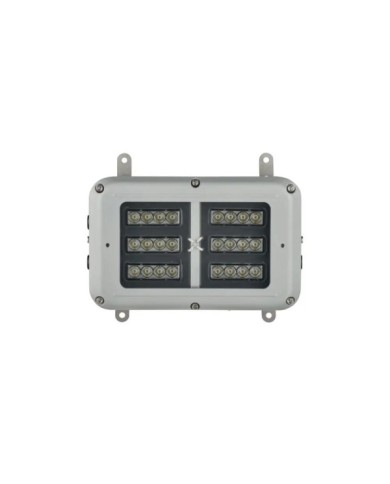

LED-LED-Spartaner BL24 für Zone 2
- ATEX-Zertifiziert und IEC Ex-Zone 2
- ultra lange Dauer LED
- LED-LED-LED-LED
- einfache Installation, Wartung und Inspektion
- Weitwarter Betriebstemperaturbereich: -50 ° C bis +55 ° C
- 5 Jahre Garantie
- Backup-Batterie (optional)
- ultra lange Dauer LED
- LED-LED-LED-LED
- einfache Installation, Wartung und Inspektion
- Weitwarter Betriebstemperaturbereich: -50 ° C bis +55 ° C
- 5 Jahre Garantie
- Backup-Batterie (optional)
Garanties sécurité
(à modifier dans le module "Réassurance")
Politique retours
(à modifier dans le module "Réassurance")
Politique de livraison
(à modifier dans le module "Réassurance")
Die spartanische BL24-LED-Applikation, die für industrielle Umgebungen und Risikobereiche ausgelegt ist, eignet sich für Zonen 2/22 (Bereiche mit Gas-Explosionspotential und Staub, gemäß dem ATEX-Standard). Es kombiniert fortschrittliche Beleuchtungs- und Sicherheitstechnologien, wodurch sie ideal für Anlagen unter schweren Arbeitsbedingungen ist.
Referenzen Hersteller: SPZ-BL24-W-1010-EMX25, SPZ-BL24-W-3030-EMX25, SPZ-BL24-W-5050-EMX25, SPZ-BL24-W-8080- EMX25, SPZ -Bl24-W-120120-EMX25, SPZ-BL24-W-3510-EMX25, SPZ-BL24-W-6025-EMX25, SPZ-BL24-W-8030- EMX25, SPZ-BL24- W-12050-EMX25, SPZ-BL24-W-12050-EMX100-LO-EXI, SPZ-BL24-W-12050-EMX25-EXIT
| Umgebungstemperatur | -50°C bis +55°C |
|---|---|
| Temperaturklasse | T4 |
| Garantie | 5 Jahre Garantie (en) |
| Lebensmittel | 110-254V AC |
| Abdichtungsschutz (IP) | Ip66.ip67 |
| Anwendung / Verwendung | Atex-Zone |
| Atex-Zone | Zone 2/22 |
| Gasklasse | IIC |
| Zertifikate | ATEX.CERTIF_UKCA.IECEx |
| Häufigkeit (Hz) | 50 / 60Hz |
| Stoff | Aluminium-Marine-Qualität |
| Certificat_atex-de_de | CML 17ATEX4231 |
| Certificat_iecex-de_de | IECEX CML 17.0135 |
| Körperfarben | Silber (RAL 9006) |
| Lichtquelle | LED |
| Farbtemperatur | 6500k |
| Power | 20w |
| Lichtleistung | 2500lm |
| Kabeleinträge (n) | 2xm20 |
