Liste des produits de la marque R. Stahl
Module d'entrée/de sortie logique pour zone 2 série 9470/33
- IP20
- Température ambiante : -40 °C ... 80 °C
- Zones : 1,2
- 16 canaux utilisables par paires comme entrée ou sortie
- Entrées/sorties de sécurité intrinsèque Ex ia IIC avec surveillance des défauts de ligne
- Module en zone 2 remplaçable sous tension (hot swap)
- Température ambiante : -40 °C ... 80 °C
- Zones : 1,2
- 16 canaux utilisables par paires comme entrée ou sortie
- Entrées/sorties de sécurité intrinsèque Ex ia IIC avec surveillance des défauts de ligne
- Module en zone 2 remplaçable sous tension (hot swap)
Le module d'entrée/de sortie logique 9470/33 pour la zone 2 dispose de 16 canaux qui peuvent
être utilisés par paires pour l'exploitation Ex i comme entrée pour contacts et initiateurs NAMUR
(EN 60947-5-6) ou comme sortie pour voyants lumineux et électrovannes low power. 8 entrées
peuvent être utilisées pour des fréquences jusqu'à 20 kHz, 4 pour la détection du sens de rotation.
Références Fabricant : 210448
STL0289
Fiche technique
- Température ambiante
- -40°C à +80°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- DEKRA 12 ATEX0099 X
- Certificat_IECEx-fr_FR
- IECEx DEK 12.0044X
- Couleurs corps
- Blanc
- Nouveau

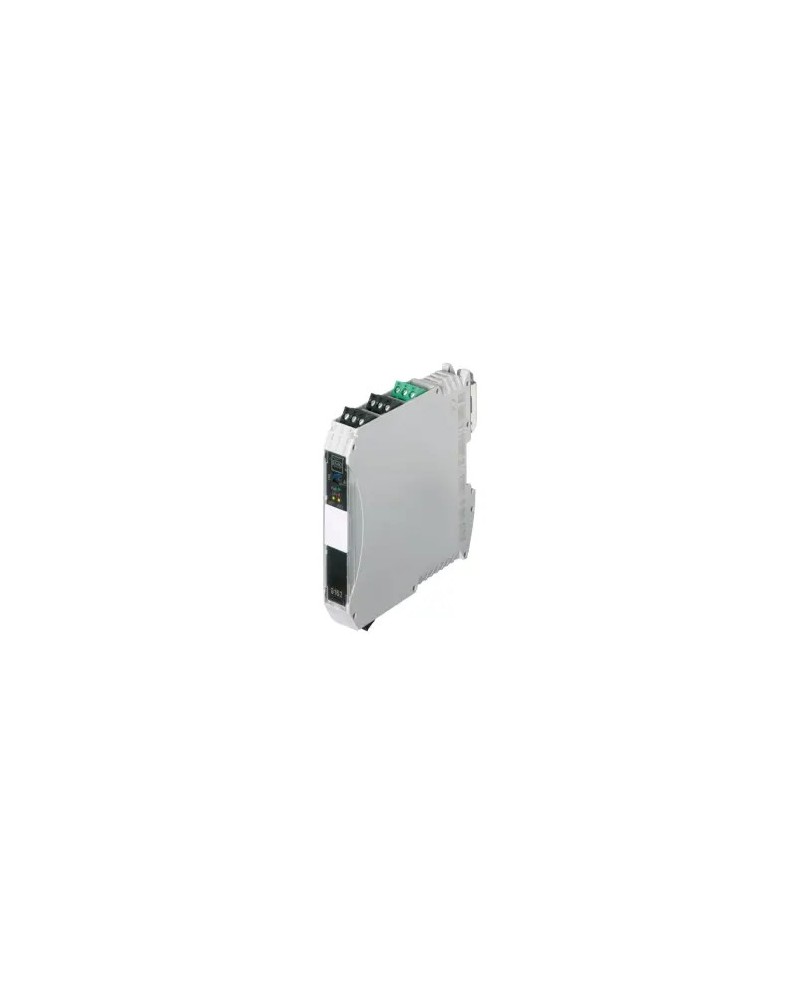

Appareil d'alimentation pour transmetteur série 9159
- Types de signaux : Entrée analogique
- IP20
- Zone filtrante : (M1) / Zone 2 | 3G |
- Certificats Gc : ATEX (BVS), Brésil (ULB), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), SIL (exida), États-Unis (FM)
- SIL : 2
- Nombre de canaux : 1
- Dimension modulaire : 17.60 mm
- Type de raccordement : Borne à vis
- IP20
- Zone filtrante : (M1) / Zone 2 | 3G |
- Certificats Gc : ATEX (BVS), Brésil (ULB), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), SIL (exida), États-Unis (FM)
- SIL : 2
- Nombre de canaux : 1
- Dimension modulaire : 17.60 mm
- Type de raccordement : Borne à vis
Les appareils d'alimentation pour transmetteurs Ex i de la série 9160 servent à l'exploitation à sécurité attirée de transmetteurs à 2 et 3 conducteurs ou de sources mA de sécurité attirées telles que les transmetteurs à 4 conducteurs. Le dispositif transmet les signaux HART de manière bidirectionnelle. Le portefeuille des dispositifs à un et deux canaux comprend ainsi qu'une variante pour doubler les signaux. Des modèles spéciaux pour tensions de sortie faibles et SIL 3 sont disponibles.
Utilisable de manière universelle pour transmetteurs à 2 et à 3 conducteurs et sources mA (transmetteur à 4 conducteurs) Haute précision Utilisable jusqu'à SIL 2, variante spéciale jusqu'à SIL 3 (CEI/EN 61508)
Références Fabricant : 214895,214897,214903,220322,220323,220324
STL0162
Fiche technique
- Température ambiante
- -20°C à +70°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP30
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Couleurs corps
- Blanc
- Nouveau
Prises murales compactes très basse tension 16 A série 8573/13
- Prise murale 16 A compacte
- IP66
- Très basse tension
- Température ambiante maximum : +40 °C
- Température ambiante minimum : -50 °C
- Introduction 2 type : 8290/3-M25
- Introduction 1 type : 8161/7-M25-1707-LT
- Courant de service attribué : 16 A Certificats : ATEX (PTB ), Chine (CQST), IECEx (PTB)
- Gamme de fréquences : 50 / 60 Hz
- Sans silicone : Non
- Code couleur : violet
- Codage (position horaire) : 0
- Nombre détaillé de pôles : 3P
- IP66
- Très basse tension
- Température ambiante maximum : +40 °C
- Température ambiante minimum : -50 °C
- Introduction 2 type : 8290/3-M25
- Introduction 1 type : 8161/7-M25-1707-LT
- Courant de service attribué : 16 A Certificats : ATEX (PTB ), Chine (CQST), IECEx (PTB)
- Gamme de fréquences : 50 / 60 Hz
- Sans silicone : Non
- Code couleur : violet
- Codage (position horaire) : 0
- Nombre détaillé de pôles : 3P
Les prises de la nouvelle série 8573/13 de R. STAHL sont destinées aux applications à 2 ou 3 pôles jusqu'à 16 A. Les prises compactes pour très basses tensions jusqu'à 50 V sont fabriquées en plastique robuste et résistant aux produits chimiques . Des contacts à lamelles autonettoyants garantissent un contact électrique optimal. Le mécanisme de commutation rotatif et le dispositif de verrouillage intégré empêchent de manière fiable le tirage des fiches sous charge. La nouvelle prise compacte de la série 8573/13 remplace la série de prises 8575 ; elle est 100 % compatible avec cette série et peut être utilisée avec les fiches de la série 8575.
Références Fabricant : 241380,241384,243152,243153,243154,243155,243157,243158,243159,243160,243171,243172,243173,243190,243191,243192,243193,243194,243195,243197,243198,243199,243200,243201,243202,243203,241373,241374,241375,241376,241377,241378,241379,241381,241382,241383,241385,241386,241387,243175,243176,243177,243178,243179,243180,243182,243183,243184,243185,243186,243187,243188
STL0111
Fiche technique
- Température ambiante
- -50°C à 60°C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 24-48V DC
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 50/60hz
- Matière
- Polyester renforcé (GRP)
- Certificat_ATEX-fr_FR
- PTB 16 ATEX 1017
- Certificat_IECEx-fr_FR
- IECEx PTB 16.0029
- Couleurs corps
- Noir
- Polyamide
- 1
- Ex d (antidéflagrant)
- 1
- -50°C à +40°C
- 1
- Nouveau
Avertisseur sonore ATEX série YA60
- IP66
- Température ambiante : -40°C à + 40°C
- Puissance sonore : 120db
- Dernière génération de transmetteurs de signaux sonores et lumineux
- Chambres de connexion Ex d / Ex e
- Solutions sonores avec cornet directionnel ou omnidirectionnel jusqu'à 120 dB(A)@1m, 4 canaux sonores et 64 sons préconfigurés
- 4 niveaux de puissance configurables
- Supports et fixations en acier inoxydable
- Conformité EN54 / DNV
- Étrier de fixation inclus
- Température ambiante : -40°C à + 40°C
- Puissance sonore : 120db
- Dernière génération de transmetteurs de signaux sonores et lumineux
- Chambres de connexion Ex d / Ex e
- Solutions sonores avec cornet directionnel ou omnidirectionnel jusqu'à 120 dB(A)@1m, 4 canaux sonores et 64 sons préconfigurés
- 4 niveaux de puissance configurables
- Supports et fixations en acier inoxydable
- Conformité EN54 / DNV
- Étrier de fixation inclus
La gamme de produits YA60/3 fournit des signaux sonores servant à indiquer au moyen d’une alarme, d’un avertissement ou d’un avis, le dysfonctionnement / démarrage d’un appareil ou tout autre problème technique de sécurité survenant en zones Ex. Les signaux sonores préconfigurés offrent un large éventail de modèles de signaux normalisés au niveau international, avec respectivement 4 canaux au choix pour une utilisation flexible.
Références Fabricant : 319422,312375,319423
STL0355
Fiche technique
- Température ambiante
- -40°C à +40℃
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 12V DC
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex d (antidéflagrant)
- Certificats
- ATEX.IECEx
- Matière
- Aluminium avec revêtement en poudre époxy (option en acier inoxydable disponibles sur demande)
- Certificat_ATEX-fr_FR
- EPS 22 ATEX 1 224X
- Certificat_IECEx-fr_FR
- IECEx EPS 22.0046X
- Couleurs corps
- Rouge
- Nombre de sons
- 64
- Puissance sonnore
- 120dB
- Indicateur LED
- 1¨
- Nouveau
Module d'entrée/de sortie logique NAMUR pour zone 2 Ex n série 9471/35
- IP20
- Température ambiante : -40°C ... +75°C
- Zones : 1,2
- 16 canaux utilisables par paires comme entrée ou sortie
- Entrées/sorties Ex ec avec surveillance des défauts de ligne et indication d'erreur et d'état à LED pour chaque canal
- Module en zone 2 remplaçable sous tension (hot swap)
- Température ambiante : -40°C ... +75°C
- Zones : 1,2
- 16 canaux utilisables par paires comme entrée ou sortie
- Entrées/sorties Ex ec avec surveillance des défauts de ligne et indication d'erreur et d'état à LED pour chaque canal
- Module en zone 2 remplaçable sous tension (hot swap)
Le module d'entrée/de sortie logique 9471/35 pour la zone 2 dispose de 16 canaux à alimentation externe, qui peuvent être utilisés par paires pour l'exploitation comme entrée pour contacts,
initiateurs NAMUR (EN 60947-5-6) et initiateurs PNP ou comme sortie pour électrovannes low
power. 8 entrées peuvent être utilisées pour des fréquences jusqu'à 20 kHz, 4 pour la détection du
sens de rotation.
Références Fabricant : 230225,230239
STL0290
Fiche technique
- Température ambiante
- -40°C à +75°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- DEKRA 16 ATEX 0016 X
- Certificat_IECEx-fr_FR
- IECEx DEK 16.0010X
- Couleurs corps
- Blanc
- Nouveau
Appareil d'alimentation pour transmetteur avec contact de seuil série 9162
- Type de raccordement: Borne à vis
- IP20
- IP20
Les appareils d'alimentation pour transmetteurs avec valeurs limite de la série 9162 servent à l'exploitation de transmetteurs à 2 et 3 conducteurs ou au raccordement à des sources mA. Les dispositifs signalent le dépassement vers le haut ou vers le bas de deux valeurs limites qui peuvent être facilement réglées à l'aide du logiciel « ISpac Wizard ». La surveillance et la signalisation des ruptures de fil et des courts-circuits augmentent la disponibilité.
Références Fabricant : 238251,238252
STL0163
Fiche technique
- Température ambiante
- -20°C à +70°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP30
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- DMT 03 ATEX E 010 X
- Certificat_IECEx-fr_FR
- IECEx BVS 08.0050 X
- Couleurs corps
- Blanc
- Nouveau
Fiche miniCON série 8595
- IP66
- Interrupteur-sectionneur fiable avec manette verrouillable bien visible et indication de la position de commutation
- Un contact auxiliaire intégré à des fins de commande et de signalisation, extensible en option par des contacts auxiliaires Ex e ou Ex i enfichables et faciles à installer ultérieurement
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
- Interrupteur-sectionneur fiable avec manette verrouillable bien visible et indication de la position de commutation
- Un contact auxiliaire intégré à des fins de commande et de signalisation, extensible en option par des contacts auxiliaires Ex e ou Ex i enfichables et faciles à installer ultérieurement
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
Les prises de la série 8579/31 de R. STAHL pour la zone 1/21 en version 4 et 5 pôles offrent une pleine puissance de commutation AC-3 jusqu'à 63 A. Le degré de protection élevé IP66 garantit une protection maximale contre la pénétration de poussières et d'eau dans toutes les positions d'application. Des contacts à lamelles autonettoyants garantissent un contact électrique optimal et les fiches peuvent être aisément branchées et débranchées en position zéro. L'interrupteur-sectionneur contribue à la sécurité par un dispositif de verrouillage mécanique grâce à sa manette verrouillable en position 0 et I.
Références Fabricant : 286541,286543,286530,286569,286554,286563,286566,286558,286556,286562,286555,286565,286557,286561,286572,286573,286567,286564,286570,286575,286568,286574,286577,286546,286547,286571,286544,286549,286550,286545,286553,286551,286552,286542,286548,286560,286559,286602,286603,286585,286576,286584,286580,286589,286579,286578,286582,286587,286588,286586,286600,286592,286590,286596,286598,286599,286606,286605,286601,286608,286593,286583,286595,286604,286607,286581,286591,286594,286597,286619,286614,286612,286609,286613,286610,286615,286611,286616,286618,286617,298963,298964,298965,298966,298967,298968,298969,298970,298971,298972,298973,298974,298951,298952,298953,298954,298955,298956,298957,298958,298959,298960,298961,298962,298988,298989,298990,298991,298992,298993,298994,298995,298996,298997,298998,298975,298976,298977,298978,298979,298980,298981,298982,298983,298984,298985,298986
STL0112
Fiche technique
- Température ambiante
- -40°C à +75°C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- max. 500 V AC. 250V DC
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex d (antidéflagrant)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 50/60hz
- Matière
- Laiton nickelé
- Taille de filetage
- M32
- Couleurs corps
- Noir
- Entrée(s) de câble
- 1xM20
- Noir (RAL9004)
- 1
- Zone 1/21
- 1
- IIB
- 1
- T5
- 1
- Polyester renforcé (GRP)
- 1
- Ex de
- 1
- 3xM32
- 1
- M25
- 1
- Nouveau
Voyant lumineux ATEX série 8010
- IP20
- Température ambiante : -60°C à + 60°C
- Tension assignée d’emploi AC: 240 V
- Température ambiante : -60°C à + 60°C
- Tension assignée d’emploi AC: 240 V
Les voyants lumineux de la série 8010 de R. STAHL utilisent une LED blanche avec optique de distribution, dont la lumière peut également être colorée en rouge, jaune, vert et bleu grâce aux calottes. Cela permet une identification claire des signaux importants provenant d'un dispositif de commutation, même dans des conditions de luminosité défavorables. Les voyants lumineux sont robustes et peuvent être utilisés jusqu'à -60 °C.
Références Fabricant : 237971,237972,240900,228026
STL0009
Fiche technique
- Température ambiante
- -60°C à +60 °C
- Garantie
- 2¨
- Alimentation
- 100-240V AC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 60Hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 01 ATEX 1160 U
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0016U
- Couleurs corps
- Blanc
- -60°C à +70°C
- 1
- Nouveau
Fiche 32 A série 8571/12
- IP66
- Température ambiante : -50°C à + 65°C
- Différentes plages de tension selon EN 60309
- Aucun effet des forces de torsion du conducteur sur le joint
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
- Température ambiante : -50°C à + 65°C
- Différentes plages de tension selon EN 60309
- Aucun effet des forces de torsion du conducteur sur le joint
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
Les fiches SolConex de la série 8571/12 pour la zone 1/21 de R. STAHL sont des versions à 4 ou 5 pôles jusqu'à 32 A. Elles favorisent un embrochage et un débrochage aisés grâce aux broches flottantes. Le dispositif de décharge de traction rabattable facilite l'installation du conducteur.
Références Fabricant : 275686,275688,275689,275690,275691,301433,275678,275680,275681,275683,275684,275685
STL0361
Fiche technique
- Température ambiante
- -50 °C à +65 °C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- max. 500 V AC. 250V DC
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 50/60hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 20 ATEX 1003 X
- Certificat_IECEx-fr_FR
- IECEx PTB 20.0003X
- Couleurs corps
- Noir
- 50Hz
- 1
- Nouveau
Module de sortie logique, version à 4 canaux, pour zone 1 série 9475/32
- IP20
- Température ambiante : -40°C ... +75°C
- Zones : 1,2
- 4 canaux pour électrovannes Ex i jusqu'à 40 mA
- Sorties Ex ia avec surveillance des défauts de ligne et indication d'erreur et d'état à LED pour chaque canal et entrée de coupure SIL2
- Modules en zone 1 remplaçables sous tension (hot swap)
- Température ambiante : -40°C ... +75°C
- Zones : 1,2
- 4 canaux pour électrovannes Ex i jusqu'à 40 mA
- Sorties Ex ia avec surveillance des défauts de ligne et indication d'erreur et d'état à LED pour chaque canal et entrée de coupure SIL2
- Modules en zone 1 remplaçables sous tension (hot swap)
Les modules de sorties logiques 9475/32-04 pour la zone 1 disposent de 4 canaux pour la commande d'électrovannes Ex i ou de voyants lumineux. Une entrée de commande Ex i supplémentaire est appropriée pour une mise hors circuit sûre jusqu'à SIL2.
Références Fabricant : 210651,210652,218063,210655,210656
STL0291
Fiche technique
- Température ambiante
- -40°C à +75°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- DEKRA 12 ATEX0232X
- Certificat_IECEx-fr_FR
- IECEx DEK 12.0070X
- Couleurs corps
- Blanc
- Nouveau
Avertisseur d'alarme et d'incendie série ATEX 8146/5052
- IP66
- Température ambiante maximale : +60 °C
- Température ambiante minimum : -40 °C
- Version : Bouton poussoir coup de poing précontraint
- Version 2 : Bris de glace
- Certificats : ATEX (PTB)
- Matériau du boîtier : Résine polyester
- Couleur du boîtier : rouge (RAL 3000 )
- Matériau du boîtier 2 : renforcé de fibres de verre
- Contacts : 1 NF + 1 NO
- Presse-étoupes : 1 x M25x1,5
- Température ambiante maximale : +60 °C
- Température ambiante minimum : -40 °C
- Version : Bouton poussoir coup de poing précontraint
- Version 2 : Bris de glace
- Certificats : ATEX (PTB)
- Matériau du boîtier : Résine polyester
- Couleur du boîtier : rouge (RAL 3000 )
- Matériau du boîtier 2 : renforcé de fibres de verre
- Contacts : 1 NF + 1 NO
- Presse-étoupes : 1 x M25x1,5
rouge bien visible (RAL 3000) en résine de polyester renforcée de fibres de verre 3 versions avec déclenchement d'alarme manuel ou automatique et arrêt via un bouton ou une clé Protection contre les courts-circuits du boîtier et surveillance de rupture de fil possible par installation ultérieur d'un module de résistance de la série 8208
Avec les avertisseurs d'alarme et d'incendie de la série 8146/5052 de R. STAHL, vous pouvez déclencher l'alarme manuellement dans les zones Ex. Cassez la vitre en vous servant du marteau brise-vitre fixé sur le côté, et déclenchez l'alarme à l'aide du bouton. Les détecteurs sont disponibles en trois variantes différentes pour le déclenchement et la coupure d'alarme.
Références Fabricant : 136137,136128,136126
STL0203
Fiche technique
- Température ambiante
- -40° à +60°C
- Classe de température
- T6
- Garantie
- 2¨
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex de
- Certificats
- ATEX.IECEx
- Matière
- Polyester renforcé résistant aux UV (GRP)
- Certificat_ATEX-fr_FR
- PTB 01 ATEX 1105
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0025
- Couleurs corps
- Rouge
- Indicateur LED
- 1¨
- Ex e (sécurité augmentée)
- 1
- Rouge (RAL 3000)
- 1
- Polyester renforcé (GRP)
- 1
- Nouveau
Appareil d'alimentation pour transmetteur de vibrations série 9147
- Description de produit: Transmetteur de vibrations Appareil d'alimentation
- IP20
- Circuit de terrain Ex i ISpac
- Types de signaux: Transmetteur de vibrations
- Filtre zone: (M1) / Zone 2 | 3 G | Gc
- Certificats: ATEX (BVS), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), Inde (Peso), SIL (exida), États-Unis (FM)
- SIL: 2
- Nombre de canaux: 1
- Dimension modulaire: 17.60 mm
- Type de raccordement: Borne à ressort
- IP20
- Circuit de terrain Ex i ISpac
- Types de signaux: Transmetteur de vibrations
- Filtre zone: (M1) / Zone 2 | 3 G | Gc
- Certificats: ATEX (BVS), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), Inde (Peso), SIL (exida), États-Unis (FM)
- SIL: 2
- Nombre de canaux: 1
- Dimension modulaire: 17.60 mm
- Type de raccordement: Borne à ressort
Les appareils d'alimentation pour transmetteur de vibrations de la série 9147 relient des capteurs de vibrations, d'accélération et de vitesse avec des systèmes d'analyse. Les signaux de mesure sont transmis avec des fréquences allant jusqu'à 50 kHz avec une séparation électrique. Les dispositifs ont déjà été testés avec de nombreux capteurs de fabricants renommés tels que Bently Nevada et sont utilisés dans des systèmes du monde entier.
La variante à deux canaux peu encombrante réduit les coûts d'installation Réglage simple via commutateur rotatif facilement accessible Utilisable jusqu'à SIL 2 (CEI 61508)
Références Fabricant : 212432,212433,213112
STL0164
Fiche technique
- Température ambiante
- -20°C à +70°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Couleurs corps
- Blanc
- IP30
- 1
- Nouveau
Bouton-poussoir de commande/interrupteur ATEX pour montage encastré série 8003/1.1
- IP65
- Postes de commande pour montage encastré Ex e
- Température ambiante minimale : -20 °C
- Température ambiante maximale : +60 °C
- Mode de protection gaz: db eb
- Configuration flexible par boutons-poussoirs, boutons-poussoirs coup de poing, boutons d'arrêt, boutons coup de poing à clé, boutons-poussoirs à clé, commutateurs à clé
- Montage aisé grâce à la fixation en un trou
- Les fonctions « fixe », « à rappel » et « clé non retirable » peuvent être codées
- Bornes à ressort avec chambre de connexion
- Postes de commande pour montage encastré Ex e
- Température ambiante minimale : -20 °C
- Température ambiante maximale : +60 °C
- Mode de protection gaz: db eb
- Configuration flexible par boutons-poussoirs, boutons-poussoirs coup de poing, boutons d'arrêt, boutons coup de poing à clé, boutons-poussoirs à clé, commutateurs à clé
- Montage aisé grâce à la fixation en un trou
- Les fonctions « fixe », « à rappel » et « clé non retirable » peuvent être codées
- Bornes à ressort avec chambre de connexion
Les interrupteurs et boutons- poussoirs de commande pour montage encastré de la série 8003 assurent de multiples fonctions de commutation jusqu'à 6 A en positions fixes et à rappel, qui peuvent également-ment être recodées ultérieurement. Il s'agit de matériels entièrement antidéflagrants et certifiés, dotés d'une chambre de connexion Ex e. Le mécanisme de fixation breveté permet un montage simple et rapide dans des tableaux avec des alésages normalisés de 30,5 mm.
Des têtes de commande appropriées sont disponibles pour une grande variété d'applications.
Références Fabricant : 269763,269767,269769,269811,269812,269813,269821,269834,269835,269836,269838,269839,269819,269820,269826,269827,269828,269830,269841,269842,269849,269768,127158,271807,217911,213516,217964,271808,217965,271809,270892,213542,213556
STL0010
Fiche technique
- Température ambiante
- -20°C à +60°C
- Classe de température
- T6
- Garantie
- 2¨
- Protection étanchéité (IP)
- IP65.IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 60Hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 02 ATEX 1057 X
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0065X
- Couleurs corps
- Blanc
- Type de montage
- Encastré
- 2 ans
- 1
- IP65
- 1
- Ex d (antidéflagrant)
- 1
- Nouveau
Prises murales compactes 16 A série 8572/13
- IP66
- Température ambiante : -50°C à + 65°C
- Tension assignée d’emploi AC 100 ... 130 V AC
- Basse tension
- • Dimensions réduites
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
- Température ambiante : -50°C à + 65°C
- Tension assignée d’emploi AC 100 ... 130 V AC
- Basse tension
- • Dimensions réduites
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
Les prises de la nouvelle série 8572/13 de R. STAHL sont des prises de courant compactes de 16 A pour des tensions allant jusqu'à 277 V. Les contacts à lamelles autonettoyants garantissent un contact électrique optimal. Une dimension réduite et un boîtier embouti constituent des conditions préalables pour une installation électrique rapide.
Références Fabricant : 242336,242335,242334,242339
STL0362
Fiche technique
- Température ambiante
- -50 °C à +65 °C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 100-240V AC
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 50/60hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 16 ATEX 1015
- Certificat_IECEx-fr_FR
- IECEx PTB 16.0027
- Couleurs corps
- Noir
- 200V AC
- 1
- Nouveau
Module de sortie logique, version à 8 canaux, pour zone 2 série 9475/33-08-xx
- IP20
- Température ambiante : -40°C ... +75°C
- Zones : 1,2
- 8 canaux pour électrovannes Ex i jusqu'à 30 mA
- Sorties Ex ia avec surveillance des défauts de ligne
- Modules en zone 2 remplaçables sous tension (hot swap)
- Température ambiante : -40°C ... +75°C
- Zones : 1,2
- 8 canaux pour électrovannes Ex i jusqu'à 30 mA
- Sorties Ex ia avec surveillance des défauts de ligne
- Modules en zone 2 remplaçables sous tension (hot swap)
Les modules de sorties logiques 9475/33-08 pour la zone 2 disposent de 8 canaux pour la commande d'électrovannes Ex i ou de voyants lumineux.
Références Fabricant : 210657,210658
STL0292
Fiche technique
- Température ambiante
- -40°C à +75°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- DEKRA 12 ATEX0232X
- Certificat_IECEx-fr_FR
- IECEx DEK 12.0070X
- Couleurs corps
- Blanc
- Nouveau
Appareil d'alimentation pour transmetteur série 9260
- Types de signaux: Entrée analogique
- IP20
- Filtre zone: (M1) / Zone 2 | 3 G | Gc
- SIL: 2
- Nombre de canaux: 1
- Dimension modulaire: 12.50 mm
- Type de raccordement: Borne à vis
- IP20
- Filtre zone: (M1) / Zone 2 | 3 G | Gc
- SIL: 2
- Nombre de canaux: 1
- Dimension modulaire: 12.50 mm
- Type de raccordement: Borne à vis
Les appareils d'alimentation pour transmetteurs Ex i de la série 9260 servent à l'exploitation à sécurité intrinsèque de transmetteurs ou de sources mA de sécurité intrinsèque telles que les transmetteurs à 4 conducteurs. Le dispositif transmet les signaux HART de manière bidirectionnelle. Le portefeuille comprend des dispositifs à un et deux canaux ainsi qu'une variante pour doubler les signaux.
Utilisable de manière universelle pour transmetteurs et sources mA (transmetteurs à 4 conducteurs) Forme de construction étroite – 12,5 mm de large – pour version à un et deux canaux Utilisable jusqu'à SIL 2 (CEI/EN 61508)
Références Fabricant : 261384,261385,261386
STL0165
Fiche technique
- Température ambiante
- -20°C à +60°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- BVS 17 ATEX E 087 X
- Certificat_IECEx-fr_FR
- IECEx BVS 17.0079X
- Couleurs corps
- Blanc
- Nouveau
Bouton-poussoir lumineux à LED ATEX pour montage encastré série 8018
- Température ambiante minimum: -30 °C
- Température ambiante maximum: +60 °C
- Mode de protection gaz: db mb
- Certificats: ATEX (PTB), Chine (CQST), IECEx (PTB)
- Couleur lumineuse: blanc, bleu, jaune, rouge, vert
- Longueur de câble: 6 m
- Température ambiante maximum: +60 °C
- Mode de protection gaz: db mb
- Certificats: ATEX (PTB), Chine (CQST), IECEx (PTB)
- Couleur lumineuse: blanc, bleu, jaune, rouge, vert
- Longueur de câble: 6 m
Convient pour une installation dans des parois de boîtiers, couvercles de dispositifs, tableaux ou armoires de commande Fixation en un trou ∅ 30 mm Technologie LED avantageuse : durée de vie extrêmement longue, luminance élevée, dégagement de chaleur minimal Protection contre les explosions fiable grâce aux éléments lumineux et de contact avec enveloppe antidéflagrante
Références Fabricant : 269788,269789,269790,269791,269792,269793
STL0011
Fiche technique
- Température ambiante
- -30°C à +60 °C
- Classe de température
- T6
- Garantie
- 2¨
- Protection étanchéité (IP)
- IP65
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 60Hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 02 ATEX 2129 X
- Certificat_IECEx-fr_FR
- IECEx PTB 07.0011X
- Couleurs corps
- Blanc
- Noir
- 1
- Nouveau
Prolongateur 16 A série 8572/14
- IP66
- Température ambiante -50 °C à +65 °C
- Tension assignée d’emploi AC 100 ... 130 V AC
- Basse tension
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
- Température ambiante -50 °C à +65 °C
- Tension assignée d’emploi AC 100 ... 130 V AC
- Basse tension
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
Les prolongateurs de la série 8572/14 de R. STAHL sont des prolongateurs compacts 16 A 3 pôles en plastique robuste, conçus pour des tensions allant jusqu'à 277 V. Des contacts à lamelles autonettoyants garantissent un contact électrique optimal et les fiches peuvent être branchées et débranchées en position zéro sans grands efforts. Le dispositif de verrouillage mécanique intégré empêche le tirage des fiches sous charge.
Références Fabricant : 242343,242342,242341,242346
STL0363
Fiche technique
- Température ambiante
- -50 °C à +65 °C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 100-277V AC
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 50/60hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 16 ATEX 1015
- Certificat_IECEx-fr_FR
- IECEx PTB 16.0027
- Couleurs corps
- Noir
- Nouveau
Module de sortie logique relais pour zone 1/div. 1 série 9477/12
- IP20
- Température ambiante : 40°C ... +70°C
- Zones : 1,2
- Avec jusqu'à 8 contacts de relais hors tension
- Sorties Ex e avec puissance de commutation élevée jusqu'à 100 VA
- Module en zone 1 remplaçable sous tension (hot swap)
- Température ambiante : 40°C ... +70°C
- Zones : 1,2
- Avec jusqu'à 8 contacts de relais hors tension
- Sorties Ex e avec puissance de commutation élevée jusqu'à 100 VA
- Module en zone 1 remplaçable sous tension (hot swap)
Le module de sortie logique relais 9477/12-08-12 pour la zone 1 dispose de 8 canaux pour l’exploitation d’électrovannes sans sécurité intrinsèque avec une puissance de commutation élevée. Des
contacts de relais hors tension (NO) sont disponibles comme sorties dans la technique de raccordement Conduit ou Ex e.
Références Fabricant : 162627
STL0293
Fiche technique
- Température ambiante
- -40° à +70°
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 01 ATEX2187
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0001X
- Nouveau
Isolateur de résistance série 9180
- Description de produit: Transmetteur de température Circuit de terrain Ex i ISpac
- IP20
- Types de signaux: Température entrée
- Filtre zone: Zone 2 | 3 G | Gc
- Certificats: ATEX (BVS), Brésil (ULB), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), Inde (Peso), États-Unis (FM), États-Unis (UL)
- Nombre de canaux: 2
- Dimension modulaire: 17.60 mm
- Type de raccordement: Borne à ressort
- IP20
- Types de signaux: Température entrée
- Filtre zone: Zone 2 | 3 G | Gc
- Certificats: ATEX (BVS), Brésil (ULB), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), Inde (Peso), États-Unis (FM), États-Unis (UL)
- Nombre de canaux: 2
- Dimension modulaire: 17.60 mm
- Type de raccordement: Borne à ressort
Les transmetteurs de température Ex i pour les circuits de terrain de la série 9182 servent à raccorder les capteurs de température et les potentiomètres. Ils peuvent être configurés facilement par logiciel ou au moyen d'interrupteurs DIP pour quasiment tous les types de capteurs, p. ex. Pt100, les thermocouples ou les potentiomètres. Les variantes avec fonction de valeur limite permettent d'évaluer le signal d'entrée à l'aide de deux contacts indépendants.
Transmetteur de température Ex i, configurable pour presque tous les types de capteurs courants Large spectre y compris variantes avec conversion de signaux et fonction de valeur limite Variantes disponibles pour applications SIL 2
Références Fabricant : 160491,160492,160494,160499,160502
STL0166
Fiche technique
- Température ambiante
- -20°C à +70°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP30
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx.SIL
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- BVS 05 ATEX E 176 X
- Certificat_IECEx-fr_FR
- IECEx BVS 10.0055 X
- Couleurs corps
- Blanc
- Nouveau
Voyant lumineux LED ATEX pour montage encastré série 8013
- IP65 & 66
- Voyant lumineux LED pour montage encastré
- Température ambiante minimum: -30 °C
- Température ambiante maximum: +60 °C
- Mode de protection gaz: db eb mb
- Certificats: ATEX (PTB), Chine (CQST), IECEx (PTB)
- Couleur lumineuse: blanc, bleu, jaune, rouge, vert
- Voyant lumineux LED pour montage encastré
- Température ambiante minimum: -30 °C
- Température ambiante maximum: +60 °C
- Mode de protection gaz: db eb mb
- Certificats: ATEX (PTB), Chine (CQST), IECEx (PTB)
- Couleur lumineuse: blanc, bleu, jaune, rouge, vert
Technologie LED avantageuse : durée de vie extrêmement longue, luminance élevée, dégagement de chaleur minimal Convient pour une installation dans des parois de boîtiers, couvercles de dispositifs, tableaux ou armoires de commande Version avec borne à ressort et chambre de connexion ou version avec câble de raccordement pré-fini et chambre de connexion disponibles
Références Fabricant : 245188,269658,269660,269751,269752,269753,269754,269755,214311
STL0012
Fiche technique
- Température ambiante
- -30°C à +60 °C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 12V DC
- Protection étanchéité (IP)
- IP65.IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 60Hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 02 ATEX 2130 U
- Certificat_IECEx-fr_FR
- ECEx PTB 07.0012 U
- Couleurs corps
- Blanc
- Ex d (antidéflagrant)
- 1
- IP20
- 1
- Nouveau
Prise de courant à bride 16 A série 8572/15
- IP66
- Température ambiante : -50 °C ... +65 °C
- Base tesion
- Zones 1, 2, 21, 22
- Pleine puissance de commutation AC-3 selon CEI/EN 60947-3
- Contacts sans usure et protégés contre la corrosion pour atmosphère agressive
- Température ambiante : -50 °C ... +65 °C
- Base tesion
- Zones 1, 2, 21, 22
- Pleine puissance de commutation AC-3 selon CEI/EN 60947-3
- Contacts sans usure et protégés contre la corrosion pour atmosphère agressive
Les prises de courant à bride compactes 16 A de la série 8572/15 de R. STAHL conviennent pour des applications à 3 pôles. Des dimensions réduites et le commutateur rotatif intégré favorisent une installation dans des applications polyvalentes. Des contacts à lamelles autonettoyants en matériau de haute qualité garantissent un contact électrique optimal. .
Références Fabricant : 241403,241402,241401,241406,243197
STL0364
Fiche technique
- Température ambiante
- -50 °C à +65 °C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 100-240V AC
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Fréquence (Hz)
- 50/60hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 16 ATEX 1016 U
- Certificat_IECEx-fr_FR
- IECEx PTB 16.0028U
- Couleurs corps
- Noir
- -50°C à +40°C
- 1
- Nouveau
Module de sortie logique relais, sorties Ex nA, pour zone 2/div. 2 série 9477/15
- IP20
- Température ambiante : -40°C ... +70°C
- Zone : 2,22
- Avec 8 contacts de relais hors tension
- Sorties Ex nA avec puissance de commutation élevée jusqu'à 100 VA
- Module en zone 2 remplaçable sous tension (hot swap)
- Température ambiante : -40°C ... +70°C
- Zone : 2,22
- Avec 8 contacts de relais hors tension
- Sorties Ex nA avec puissance de commutation élevée jusqu'à 100 VA
- Module en zone 2 remplaçable sous tension (hot swap)
Le module est destiné aux stations de terrain I.S. 1 et ne peut être installé qu'en zone 2/
division 2 ou en zone sûre. Pour la zone 2, un boîtier avec un degré de protection d'au
moins IP54 est nécessaire. Le module est enfiché sur le BusRail du système I.S. 1.
Il est recommandé de placer le module 9477/15 à côté du CPM (9440). Pour respecter
la distance de séparation de ) 50 mm par rapport aux bornes de connexion des modules
Ex i, une cloison de séparation (162740) est nécessaire.
Des circuits électriques sans sécurité intrinsèque peuvent être raccordés au module en
respectant les valeurs maximales de courant, de tension et de puissance (voir caractéristiques techniques). Le courant de commutation des contacts doit être limité à 2 A (par ex.
fusible ou limitation de courant).
Références Fabricant : 168694
STL0294
Fiche technique
- Température ambiante
- -20°C à +70°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 01 ATEX2187
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0001X
- Nouveau
Commutateur de commande ATEX série 8008
- Température ambiante -50 °C ... +70 °C
- Matériau du boîtier Résine époxy
- Matériau du boîtier Résine époxy
Les interrupteurs de puissance/moteur de la série 8006/4 de R. STAHL disposent de propriétés de sectionnement et offrent une puissance de commutation AC-3 et DC-23. Ils conviennent donc pour une utilisation en tant qu'interrupteurs moteur ou interrupteurs principaux, et peuvent en outre servir comme commutateurs de commande. Ils sont disponibles avec différentes configurations de commutation de 2 à 12 pôles.
Références Fabricant : 169511,169543
STL0257
Fiche technique
- Température ambiante
- -50°C à +70°C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 220V AV
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex d (antidéflagrant)
- Certificats
- ATEX.IECEx
- Matière
- Résine époxy
- Certificat_ATEX-fr_FR
- PTB 01 ATEX 1021 U
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0018U
- Couleurs corps
- Noir
- Ex e (sécurité augmentée)
- 1
- Nouveau
Convertisseur de température série 9182
- Description de produit: Transmetteur de température
- Circuit de terrain Ex i ISpac
- IP20
- Types de signaux : Température entrée
- Zone filtre : Zone 2 | 3G | Certificats Gc : ATEX (BVS), Brésil (ULB), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), Inde (Peso), SIL (exida), États-Unis (FM)
- SIL : 2
- Nombre de canaux : 1
- Dimension modulaire : 17.60 mm
- Type de raccordement : Borne à vis
- Circuit de terrain Ex i ISpac
- IP20
- Types de signaux : Température entrée
- Zone filtre : Zone 2 | 3G | Certificats Gc : ATEX (BVS), Brésil (ULB), Canada (FM), Chine (NEPSI), Corée (KTL), IECEx (BVS), Inde (Peso), SIL (exida), États-Unis (FM)
- SIL : 2
- Nombre de canaux : 1
- Dimension modulaire : 17.60 mm
- Type de raccordement : Borne à vis
Les transmetteurs de température Ex i pour les circuits de terrain de la série 9182 servent à raccorder les capteurs de température et les potentiomètres. Ils peuvent être configurés facilement par logiciel ou au moyen d'interrupteurs DIP pour quasiment tous les types de capteurs, p. ex. Pt100, les thermocouples ou les potentiomètres. Les variantes avec fonction de valeur limite permettent d'évaluer le signal d'entrée à l'aide de deux contacts indépendants.
Transmetteur de température Ex i, configurable pour presque tous les types de capteurs courants Large spectre y comprenant des variantes avec conversion de signaux et fonction de valeur limite Variantes disponibles pour les applications SIL 2
Références Fabricant : 160541,160544,160546,160547,201653,201682,201683
STL0167
Fiche technique
- Température ambiante
- -20°C à +70°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP30
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx.SIL
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- DMT 02 ATEX E 243 X
- Certificat_IECEx-fr_FR
- IECEx BVS 09.0046 X
- Couleurs corps
- Blanc
- IP20
- 1
- Ex i (sécurité intrinsèque)
- 1
- Nouveau
Interrupteur de position ATEX série 8074/2
- Grande plage de température d'utilisation
- Grande chambre de connexion interne
- Boîtier Ex e métallique de haute qualité avec raccordement PE externe
- Degré de protection IP66/67
- 5 versions de contacts différentes
- 10 versions d'actionneurs différentes
- Grande chambre de connexion interne
- Boîtier Ex e métallique de haute qualité avec raccordement PE externe
- Degré de protection IP66/67
- 5 versions de contacts différentes
- 10 versions d'actionneurs différentes
Les interrupteurs de position positionnent, contrôlent et surveillent les pièces mobiles des machines et des systèmes. Étant donné qu'ils correspondent aux normes de produit EN 50 041 et CEI 60947-5-1, ils peuvent également être utilisés comme interrupteurs de position avec fonction de sécurité. Les interrupteurs de position de la série 8074/2 sont homologués pour une utilisation en zones Ex 1, 2, 21 et 22. En combinaison avec un contrôleur de porte de sécurité et un circuit approprié, les interrupteurs de position atteignent le niveau PL « e » selon la norme EN ISO 13849-1 et SIL 3 selon EN 62061. Ils sont marqués du signe pour un contact à ouverture forcée. Des versions offrant différentes formes de contact à action lente et à rupture brusque ainsi qu'une grande variété d'actionneurs sont disponibles.
Références Fabricant : 257197,257184,257185,257186,257187,257188,257189,257190,257201,257202,257203,257204,257205,257206,257208,257209,257207,257212,257213,257211,257210,257214,257216,257217,257218,257219,257533,257534,257520,257532,278457,278572,258058,258061,258059,258060,258055,258062,258054,278571,278575,278458,278573,271265,278459
STL0014
Fiche technique
- Température ambiante
- -40°C à +70°C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- max. 500 V AC. 250V DC
- Protection étanchéité (IP)
- IP66.IP67
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Matière
- Acier inoxydable 1.4401 grenaillé
- Couleurs corps
- Noir
- Entrée(s) de câble
- 1xM20
- -40° à +70°
- 1
- Ex d (antidéflagrant)
- 1
- Thermoplastique
- 1
- Nouveau
Prolongateur très basse tension 16 A série 8573/14
- IP66
- Température ambiante : -50°C à + 60°C
- Zones : 1,2,21,22
- Très basse tension
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
- Température ambiante : -50°C à + 60°C
- Zones : 1,2,21,22
- Très basse tension
- Grande plage de température d'utilisation
- Haute résistance mécanique aux chocs et aux impacts
- Protection parfaite contre la pénétration de liquides et de poussières
- Données 3D à télécharger sur le site web
Les prolongateurs de la nouvelle série 8573/14 de R. STAHL sont destinés aux applications à 2 ou 3 pôles jusqu'à 16 A pour de très basses tensions jusqu'à 50 V. Le plastique robuste et résistant aux produits chimiques favorise une construction compacte. Des contacts à lamelles autonettoyants garantissent un contact électrique optimal. Le mécanisme de commutation rotatif et le dispositif de verrouillage intégrés empêchent de manière fiable le tirage des fiches sous charge.
Références Fabricant : 243182,243188,243187,243175,243180
STL0366
Fiche technique
- Température ambiante
- -50°C à 60°C
- Classe de température
- T6
- Garantie
- 2¨
- Protection étanchéité (IP)
- IP66
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex d (antidéflagrant)
- Fréquence (Hz)
- 50/60hz
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 16 ATEX 1017
- Certificat_IECEx-fr_FR
- IECEx PTB 16.0029
- Couleurs corps
- Noir
- Intensité électrique
- 25A
- Nouveau
Module de sortie logique avec vannes pour la zone 1 série 9478
- IP20
- Température ambiante : -20°C ... +60°C
- Zones : 1,2
- 8 canaux pour vannes pneumatiques
- Sorties pneumatiques avec vannes 3/2 voies intégrées et entrée de coupure SIL2
- Module en zone 1 remplaçable sous tension (hot swap)
- Température ambiante : -20°C ... +60°C
- Zones : 1,2
- 8 canaux pour vannes pneumatiques
- Sorties pneumatiques avec vannes 3/2 voies intégrées et entrée de coupure SIL2
- Module en zone 1 remplaçable sous tension (hot swap)
Le module de sortie logique avec vannes 9478 pour la zone 1 dispose de 8 canaux pour la commande de distributeurs pneumatiques. Les électrovannes 3/2 voies intégrées sont surveillées
indépendamment de l'état de la commande du point de vue des ruptures de fil et des courts-circuits. Une entrée de commande Ex i supplémentaire est appropriée pour une mise hors circuit sûre
jusqu'à SIL2.
Références Fabricant : 203599
STL0295
Fiche technique
- Température ambiante
- -20°C à +60°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24V DC
- Protection étanchéité (IP)
- IP20
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- PTB 10 ATEX 2030
- Certificat_IECEx-fr_FR
- IECEx PTB 06.0001X
- Nouveau
Alimentation électrique Ex i série 9143
- IP30
- Température ambiante : -20 °C ... +60 °C
- Zones : 1, 2, 21, 22
- Pour l'alimentation électrique à sécurité intrinsèque de transmetteurs à 3 ou 4 conducteurs, électrovannes, barrières photoélectriques et régulateurs
- Tension de sortie stable et réglable
- Homologations internationales pour une utilisation dans le monde entier
- Température ambiante : -20 °C ... +60 °C
- Zones : 1, 2, 21, 22
- Pour l'alimentation électrique à sécurité intrinsèque de transmetteurs à 3 ou 4 conducteurs, électrovannes, barrières photoélectriques et régulateurs
- Tension de sortie stable et réglable
- Homologations internationales pour une utilisation dans le monde entier
Pour l'alimentation électrique à sécurité intrinsèque de transmetteurs à 3 ou 4 conducteurs, électrovannes, barrières photoélectriques et régulateurs Tension de sortie stable et réglable Homologations internationales pour une utilisation dans le monde entier
Références Fabricant : 159820,159788,159823,159797,159829
STL0268
Fiche technique
- Température ambiante
- -20°C à +60°C
- Classe de température
- T4
- Garantie
- 2¨
- Alimentation
- 24-48V DC
- Protection étanchéité (IP)
- IP30
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex i (sécurité intrinsèque)
- Certificats
- ATEX.IECEx
- Matière
- Polyamide
- Certificat_ATEX-fr_FR
- BVS 05 ATEX E 152 X
- Certificat_IECEx-fr_FR
- IECEx BVS 12.0009 X
- Couleurs corps
- Blanc
- Nouveau

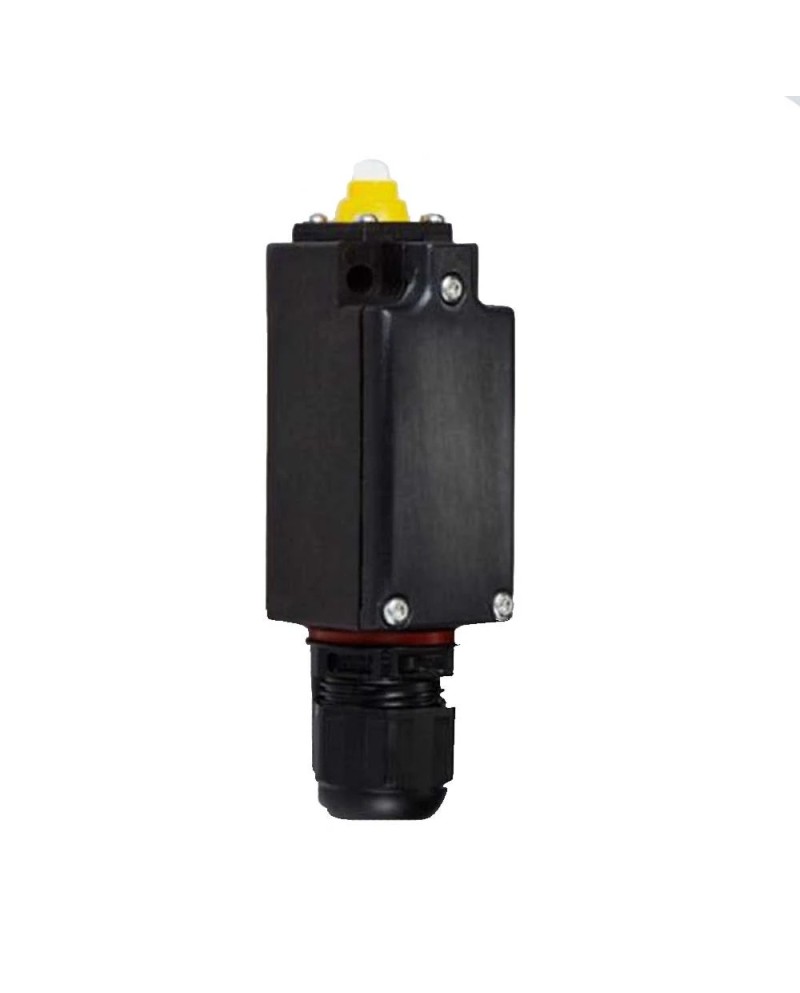

Interrupteur de position ATEX série 8060/2
- Grande plage de température d'utilisation
- Boîtier Ex e en plastique
- Degré de protection IP66/67
- 5 versions de contacts différentes
- Différentes versions d'actionneurs, pouvant être décalées de 4 x 90°
- Également utilisable comme matériel électrique simple
- Boîtier Ex e en plastique
- Degré de protection IP66/67
- 5 versions de contacts différentes
- Différentes versions d'actionneurs, pouvant être décalées de 4 x 90°
- Également utilisable comme matériel électrique simple
Les interrupteurs de position positionnent, contrôlent et surveillent les pièces mobiles des machines et des systèmes. Étant donné qu'ils correspondent aux normes de produit EN 50 047 et CEI 60947-5-1, ils peuvent également être utilisés comme interrupteurs de position avec fonction de sécurité. Les interrupteurs de position de la série 8060/2 sont homologués pour une utilisation en zones Ex 1, 2, 21 et 22. En combinaison avec un contrôleur de porte de sécurité et un circuit approprié, les interrupteurs de position atteignent le niveau PL « e » selon la norme EN ISO 13849-1 et SIL 3 selon EN 62061. Ils sont marqués du signe pour un contact à ouverture forcée. Des versions offrant différentes formes de contact à action lente et à rupture brusque ainsi qu'une grande variété d'actionneurs sont disponibles.
Références Fabricant : 254793,254794,254795,254796,254797,254798,254799,254800,254881,254882,254883,254884,254885,254886,254887,254888,254889,254890,254891,254892,254893,254894,254895,254896,254897,254898,254899,254900,254901,254902,257239,257053,257052,257057,257059,257058,257054,257060,257055,257056,267973,267974,268431,268420,268419,268417,268416,268418,268415
STL0015
Fiche technique
- Température ambiante
- -60°C à +55°C
- Classe de température
- T6
- Garantie
- 2¨
- Alimentation
- 12V DC
- Protection étanchéité (IP)
- IP66.IP67
- Application/Usage
- Zone ATEX
- Zone ATEX
- Zone 1/2
- Classe de gaz
- IIC
- Mode de protection ATEX
- Ex e (sécurité augmentée)
- Certificats
- ATEX.IECEx
- Matière
- Thermoplastique
- Certificat_ATEX-fr_FR
- BVS 16 ATEX E 100
- Certificat_IECEx-fr_FR
- IECEx BVS 16.0066
- Couleurs corps
- Noir
- Entrée(s) de câble
- 1xM20
- Polyamide
- 1
- Noir (RAL9004)
- 1
- IP65.IP66
- 1
- Ex d (antidéflagrant)
- 1
- max. 500 V AC. 250V DC
- 1
- T5
- 1
